PE顎式破碎機簡介:
顎式破碎機是目前國際上***普遍使用的碎石設備,主要用于各種礦石與大塊物料的中等粒度破碎,被破碎物料的***高擠壓強度為320MPa。
我公司設計和生產大中型顎式破碎機的能力在國內處于***水平,所研發生產的大中型顎式破碎機,具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用低等特點,振源科技廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等眾多行業。
PE顎式破碎機優勢:
1、重型深腔往復式顎破,破碎比、大效率高
2、結構簡單,維修操作簡便,簡單培訓即可操作
3、具有過料、過鐵保護功能,能夠有效保護顎頭、減少設備損傷
4、獨特密封結構,有效遏制粉塵,有效保護軸承
5、獨特的顎頭逆止功能,有效保護設備不受二次損傷
6、顎頭排料口液壓調整功能,有效降低勞動強度,提高勞動效率
PE顎式破碎機工作原理:

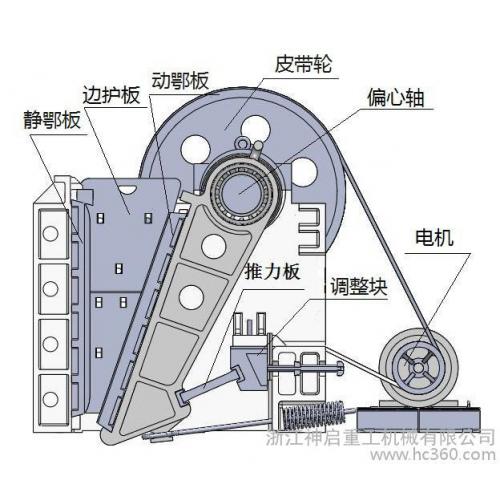

顎式破碎機的結構主要由機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成,其中肘板還起到保險作用。
該系列顎式破碎機破碎方式為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料,實現批量生產。
規格與性能參數表
規格型號
|
進料尺寸
|
***大進料粒度 (mm)
|
出料口可調節范圍 (mm)
|
產量(t/h)
|
電動機極數
|
電機功率
|
外形尺寸
|
重量
|
PE-150×250
|
150×250
|
125
|
10-40
|
1-3
|
4
|
5.5
|
670×820×760
|
0.81
|
PE-150×750
|
150×750
|
125
|
10-40
|
5-16
|
4
|
15
|
1050×1490×1055
|
3.8
|
PE-250×400
|
250×400
|
210
|
20-60
|
5-20
|
4
|
15
|
1160×1300×1240
|
2.8
|
PE-400×600
|
400×600
|
350
|
40-100
|
16-65
|
6
|
30
|
1480×1710×1646
|
7
|
PE-500×750
|
500×750
|
425
|
50-100
|
45-100
|
6
|
55
|
1800×1796×1940
|
12
|
PE-600×900
|
600×900
|
500
|
65-140
|
60-160
|
6
|
75
|
2235×2210×2380
|
17
|
PE-750×1060
|
750×1060
|
630
|
80-160
|
90-320
|
8
|
110
|
2430×2302×3110
|
29
|
PE-800×1060
|
800×1060
|
640
|
80-200
|
110-350
|
8
|
110
|
2530×2310×3110
|
30
|
PE-900×1200
|
900×1200
|
750
|
95-210
|
140-450
|
8
|
130
|
3789×2826×3025
|
50
|
PE-1000×1200
|
1000×1200
|
850
|
110-235
|
160-550
|
8
|
160
|
3889×2826×3025
|
57
|
PE-1200×1500
|
1200×1500
|
1020
|
150-300
|
400-800
|
8
|
220
|
4590×3342×3553
|
100.9
|
PEX-250×750
|
250×750
|
210
|
25-60
|
15-30
|
6
|
22
|
1750×1500×1420
|
5
|
PEX-250×1000
|
250×1000
|
210
|
25-60
|
16-52
|
6
|
30
|
1940×1650×1450
|
7
|
PEX-250×1200
|
250×1200
|
210
|
25-60
|
20-65
|
6
|
37
|
1940×1850×1450
|
7.7
|
PEX-300×1300
|
300×1300
|
250
|
25-70
|
25-90
|
6
|
55
|
2285×2000×1720
|
11
|
